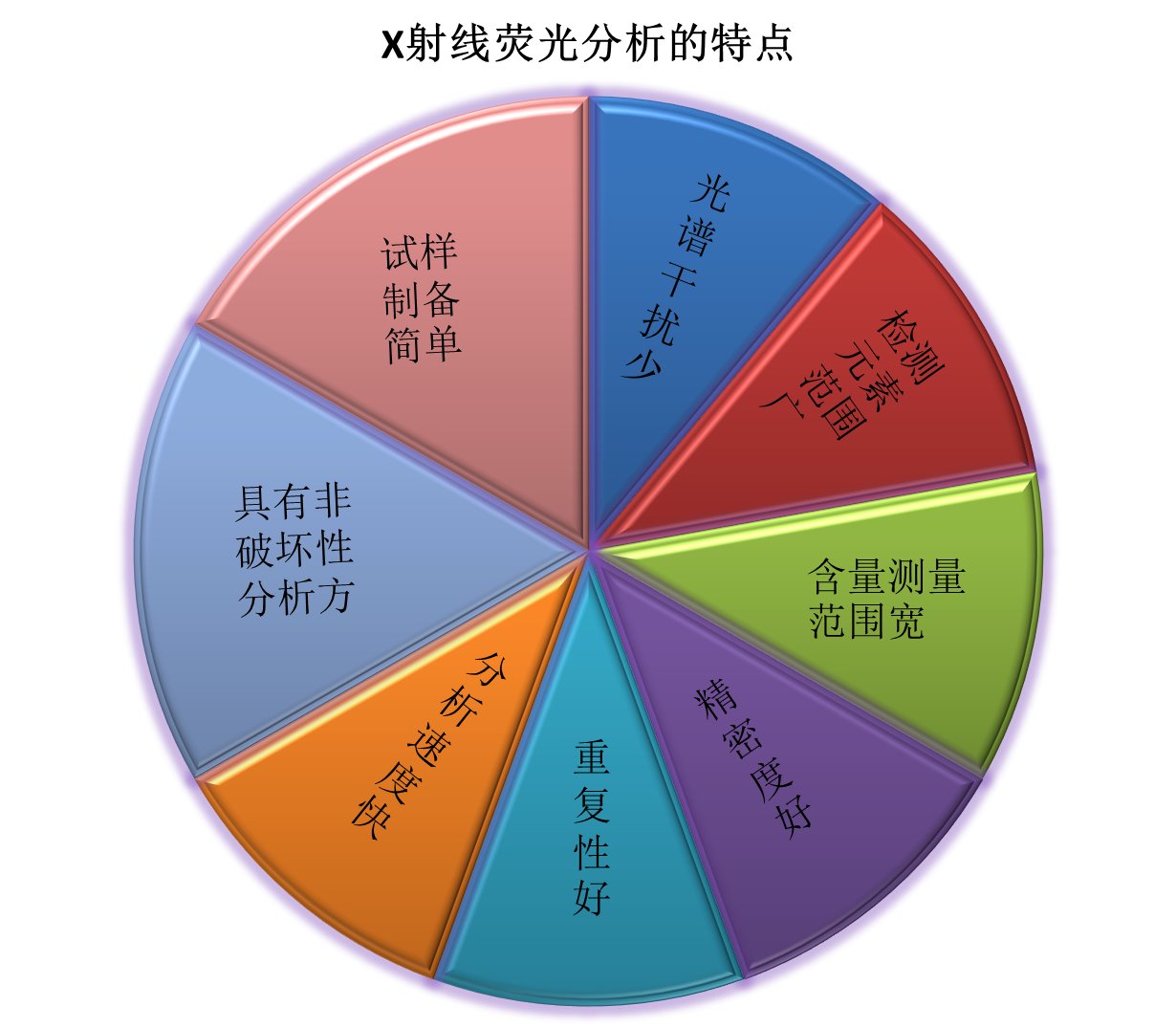

自1948年Friedmann和Burks研制出第一台商用X射线荧光光谱仪起，x射线开始应用到光谱分析领域，由于光谱干扰少、检测元素范围广、含量测量范围宽(ppm级-100%)、精密度高、重复性好、试样制备简单、分析速度快、具有非破坏性分析方法,被众多领域所认可，逐渐成为实验室不可缺少和替代的手段。样品的制备时XRF分析的重要环节，关系到分析的精确度，而样品的前处理有很大的技巧性。

瑞绅葆拥有全套XRF样品处理设备，能够帮助研究人员技巧方便的处理各种样品：

由于XRF使用范围广，使得样品种类繁多，但可以跟根据样品状态分为三类处理：粉末、块状和液体样品。

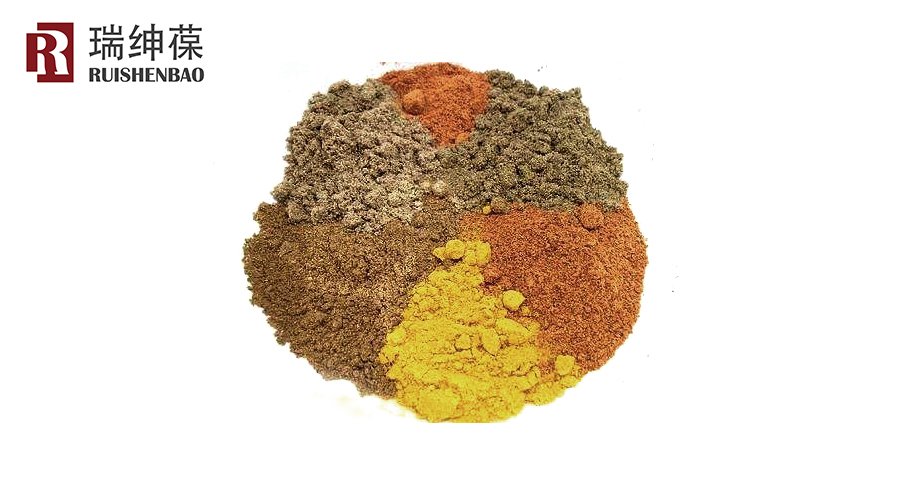

1. 粉末样品：包括各种矿产品，水泥及其原材料，金属冶炼的原材料和副产品如铁矿石、煤、炉渣等，还有岩石土壤等。

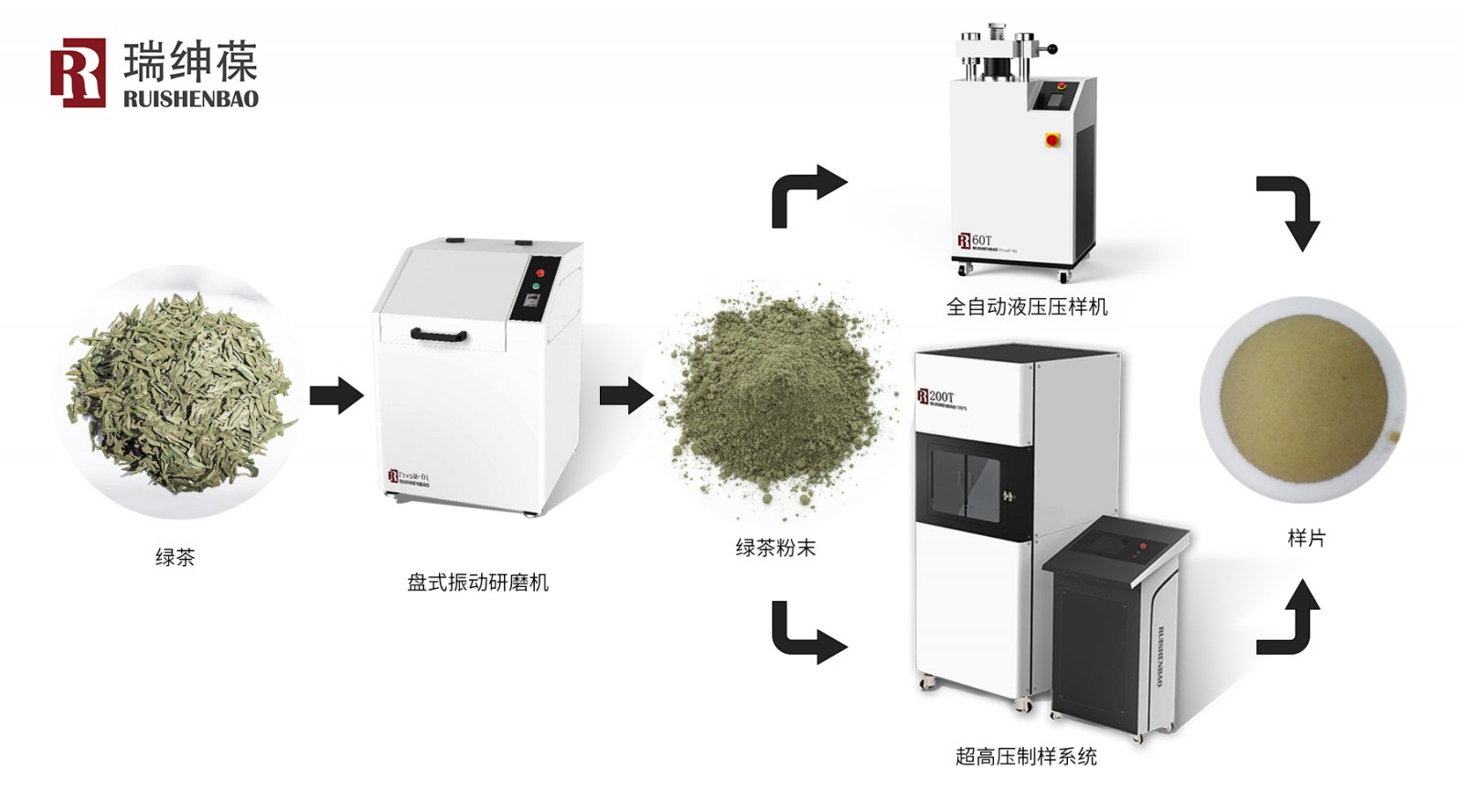

（1）压片法：使用PrepM-01系列盘式振动研磨机将试样研磨至200目以下(粒径75μm以下),采用聚乙烯杯或者金属杯做盛样容器、或以聚乙烯镶边衬底,或以硼酸镶边衬底,使用PrepP-01全自动液压压样机直接压成圆片。若样品的粘结性差,可以添加适量粘结剂后压成圆片，或者使用UHPS型超高压制样系统直接压制成圆片(通过实际使用我们认为咱们的压片机可能对样品不需要这样高的要求<过200目筛>，部分客户采用80目过筛样品技能达到要求，实际使用中具体过多少目的筛应该与样品自身性质有关)。

（2）熔片法：将准确称取的样品与助溶剂（多为硼酸盐）按照一定的比例倒入坩埚中并混合均匀，向坩埚中加入滴加适量的脱模剂，将坩埚放置在FHC-00高频感应熔样机或FSC-01型全自动熔样机启动加热升温程序使样品在助溶剂中充分熔融后将融样倾倒入等温的模具当中，停止加热使模具自然冷却约2min之后使用坩埚钳将模具倒扣样品从模具中脱离即得到待测样品。

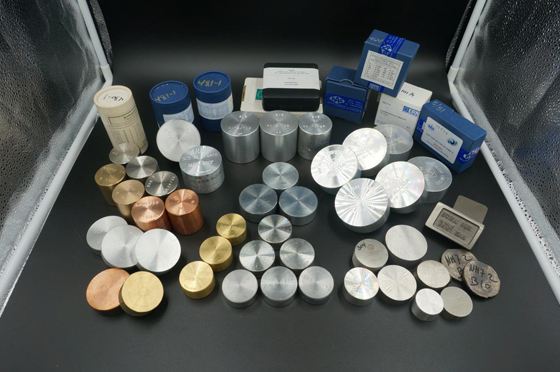

2. 块状样品：包括黑色金属、有色金属、电镀板、硅片、塑料制品及橡胶制品等，其中金属材料占了很大的比例：

（1）对于块状金属样品：首先用RBM-II型金属磨样机对样品进行切削或打磨处理，对处理后的样品可以直接进行XRF分析；

（2）对非金属类固体样品及非块状金属样品：首先对样品预处理，将样品粉碎为粒径约为1cm左右的颗粒，然后用PrepM-01系列盘式振动研磨机对样品研磨过筛制成粉末样品。

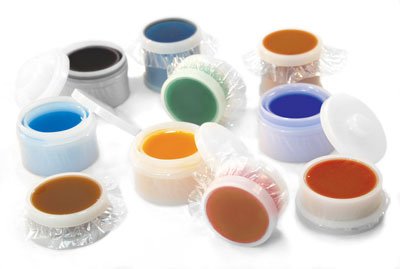

3. 液体样品：油类产品、水质样品以及通过化学方法将固体转换成的溶液等。

首先将麦拉膜平铺在内径较小的样品杯的一端并用麦拉膜将此端口密封，然后将内径较大的样品杯套在小样品杯的外侧，在此过程一定要保证此端口处麦拉膜的平整。接下来向样品杯中倒入适量的待测液体，将样品盖盖在样品杯的另一端即可对样品进行测量（注：在测量液体时，仪器需改成氦气系统）。

瑞绅葆拥有丰富经验XRF分析的技术人员，全套的样品处理设备，针对不同样品提供不同的处理方法，满足科研分析样品多样化的需求，携手厂家分析及科研人员共同解决XRF样品前处理的难题。
